Modul
Versätze

Druckkraftübertragung zimmermannsmäßig

Der Versatz als zimmermannsmäßige Verbindung zur Übertragung von Druckkräften findet nicht nur in der Restauration historischer Holzbauten Verwendung. Mit Versätzen können auf einfache Weise hohe Druckkräfte übertragen werden. Die Möglichkeiten moderner Holzbearbeitungsmaschinen sowie die Verwendung von trockenem Bauholz bietet dem Versatz vielseitige Anwendungsgebiete.

Registrieren Sie sich jetzt! Nach der Anmeldung können Sie das Modul T04 zur Bemessung von Versätzen in der Basisversion dauerhaft kostenlos nutzen. Sämtliche Funktionen stehen Ihnen für das Material BauBuche gratis zur Verfügung.

Modul T04

Das Modul T04 ermöglicht die Bemessung von Stirn- und Fersenversätzen sowie dem doppelten Versatz nach DIN EN 1995-1-1:2010-12 in Verbindung mit den Nationalen Anwendungsdokumenten.

ANSCHLUSSTYPEN

Zur Auswahl steht die Bemessung des:

  • Stirnversatzes
  • Fersenversatzes
  • doppelten Versatzes
  • Treppenversatzes

    MATERIALAUSWAHL

    Sie können folgende Materialien bemessen:

    • Nadelholz
    • Laubholz
    • Brettschichtholz
    • BauBuche nach ETA-14/0354 vom 11.07.2018

    Das Material BauBuche kann in der Basisversion des Moduls kostenlos bemessen werden!


    NACHWEISE

    Es werden folgende Nachweise geführt:

    • Nachweis der Pressung in der Kontaktfläche des Versatzes
    • Nachweis der Schubspannungen im Vorholz

    Versätze

    die Einsatzmöglichkeiten

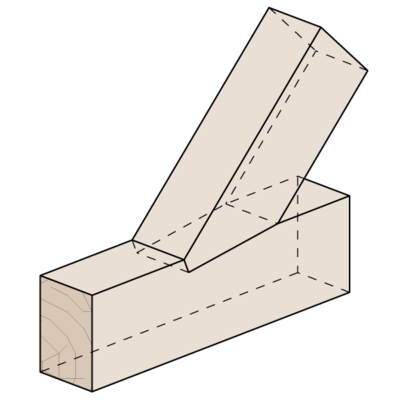

    Stirnversatz,
    einseitig
    Beispielausdruck eines Stirnversatzes
    pdf-Datei

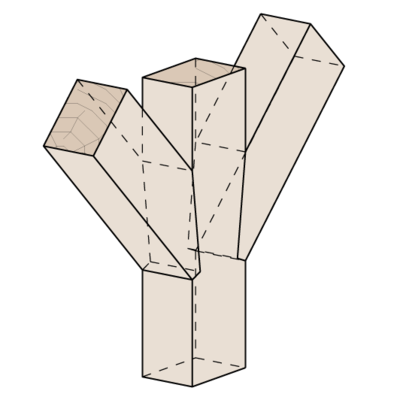

    Stirnversatz,
    zweiseitig
    Beispielausdruck mit zweiseitigen Stirnversatzes
    pdf-Datei
    Fersenversatz,
    einseitig
    Beispielausdruck eines Fersenversatzes
    pdf-Datei

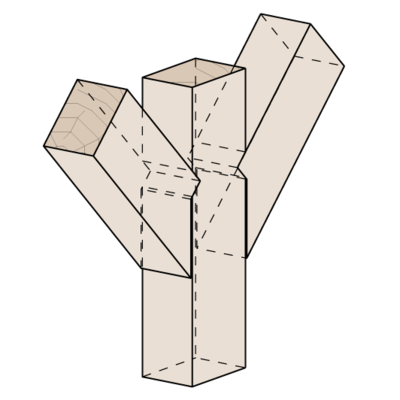

    Fersenversatz,
    zweiseitig
    Beispielausdruck eines Fersenversatzes
    pdf-Datei

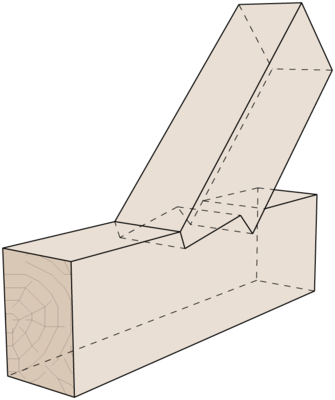

    doppelter Versatz, einseitig
    Beispielausdruck eines doppelten Versatzes
    pdf-Datei
    doppelter Versatz, zweiseitig
    Beispielausdruck eines doppelten Versatzes
    pdf-Datei
    Treppenversatz,
    einseitig
    Beispielausdruck eines Treppenversatzes
    pdf-Datei
    Treppenversatz, zweiseitig
    Beispielausdruck eines Treppenversatzes
    pdf-Datei

    Bemessungsgrundlage

    Die Bemessung von Versätzen ist in DIN EN 1995-1-1/NA:2013-08 geregelt. Das Kapitel NCI NA.12 des Nationalen Anhangs befasst sich mit zimmermannsmäßigen Verbindungen. An dieser Stelle ist auch der Umgang mit Versätzen beschrieben.

    Modulpreise (mtl. zzgl. MwSt.)

    Kostenlos

    0 €
    pro Monat

    Basisversion

    Sie können mit dem Modul T04 Versätze aus BauBuche kostenlos bemessen.




    Registrieren

    3 Monate

    8 €
    pro Monat

    projektbezogen mieten

    Damit Sie auch für nicht alltägliche Aufgaben hervorragend gerüstet sind, können Sie unsere Module auch nur für einen kurzen Zeitraum mieten.


    Kaufen

    12 Monate

    4 €
    pro Monat

    jederzeit nutzbar

    Das ideale Paket für Ihre tägliche Arbeit. Unser Jahrespaket mit einer Laufzeit von 12 Monaten bietet Ihnen flexibles Arbeiten zum günstigen Preis.


    Kaufen
